Дата выхода на рынок

2023 г.

Поддержка процессоров

Intel

Поддержка поколений процессоров

Intel Gen14, Intel Gen13, Intel Gen12

Встроенный процессор

нет

Сокет

LGA1700

Чипсет

Intel B760

Количество фаз питания

6+2+1

Охлаждение фаз питания

нет

Форм-фактор

mATX

Подсветка

нет

Тип памяти

DDR4

Количество слотов памяти

4

Максимальный объём памяти

128GB

Режим памяти

двухканальный

Максимальная частота памяти

5 333 МГц

Дополнительные характеристики ОЗУ

4 разъема DIMM для модулей ОЗУ DDR, суммарный объем системной памяти -- до 128 Гбайт (объем ОЗУ для одного DIMM-модуля 32 Гбайт)Двухканальный режим работы модулей ОЗУПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

Версия PCI Express

4.0

Всего PCI Express x16

1

Всего PCI Express x1

2

Всего PCI Express x4

нет

Всего PCI Express x8

нет

PCI

нет

PCI X

нет

Дополнительные характеристики PCI

PCIe-линии ЦП1 разъем PCI Express x16, шинный интерфейс PCIe 4.0, режим работы x16PCIe-линии чипсета2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1

M.2

2

Спецификации накопителей

PCIe-линии ЦП1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)PCIe-линии чипсета1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)

SATA 3.0

4

RAID

SATA 0/1/5/10

Слот для модуля Wi-Fi

нет

Wi-Fi

нет

Bluetooth

нет

Ethernet

1x 2.5 Гбит/с

Поддержка встроенной графики

есть

Поддержка SLi/CrossFire

нет

Встроенный звук

есть

Звуковая схема

7.1

USB 2.0

2

USB 3.2 Gen1 Type-A (5 Гбит/с)

3

USB 3.2 Gen2 Type-A (10 Гбит/с)

нет

USB 3.2 Gen1 Type-C (5 Гбит/с)

нет

USB 3.2 Gen2 Type-C (10 Гбит/с)

1

USB 3.2 Gen 2x2 (20 Гбит/с)

нет

USB4 (до 40 Гбит/с)

нет

USB-C (Thunderbolt 3)

нет

USB-C (Thunderbolt 4)

нет

Цифровой выход S/PDIF

нет

Аудио (3.5 мм jack)

3

COM

нет

LPT

нет

PS/2

1

DisplayPort

2

mini DisplayPort

нет

VGA (D-Sub)

1

DVI

нет

HDMI

1

USB 2.0

2

USB 3.2 Gen1 Type-A (5 Гбит/с)

1

USB 3.2 Gen2 Type-A (10 Гбит/с)

нет

USB 3.2 Gen1 Type-C (5 Гбит/с)

нет

USB 3.2 Gen2 Type-C (10 Гбит/с)

нет

USB 3.2 Gen 2x2 (20 Гбит/с)

нет

Thunderbolt 3

нет

Thunderbolt 4

нет

Цифровой выход S/PDIF

1

COM

1

LPT

1

Разъемы для вентилятора ЦП

1

Разъемы для СЖО

нет

Разъемы для корпусных вентиляторов

3

Разъемы для подсветки ARGB 5В

1

Разъемы для подсветки RGB 12В

1

Описание внутренних разъемов

24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек1 разъем для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.11 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-порт1 разъём для подключения LPT-порта на выносной планке1 разъем S/PDIF OutКнопка Q-Flash PlusКнопка ResetПеремычка ResetПеремычка для возврата настроек CMOS в состояние

Длина

244 мм

Ширина

244 мм

+375 (29) 136-31-31

Информация

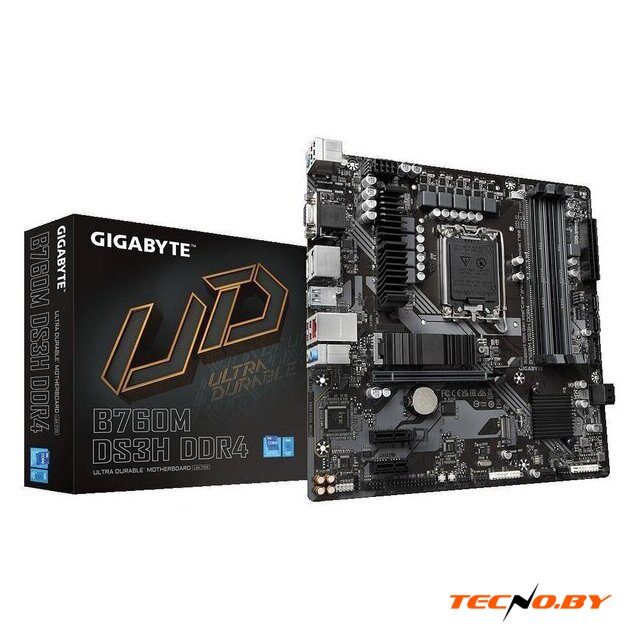

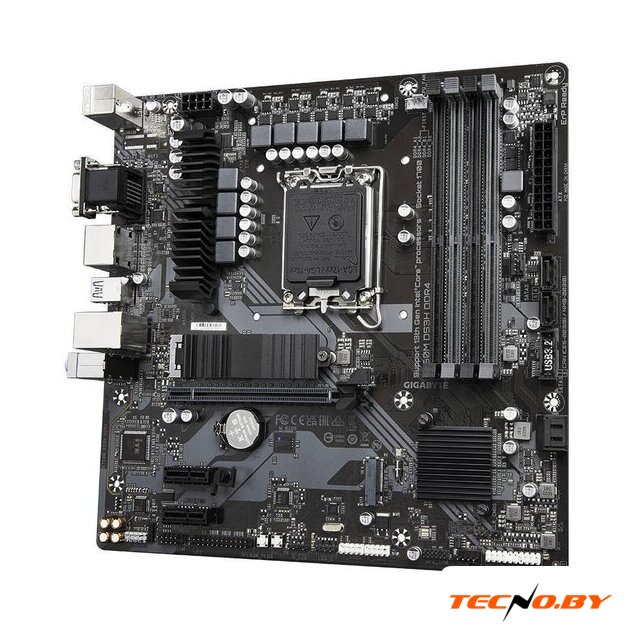

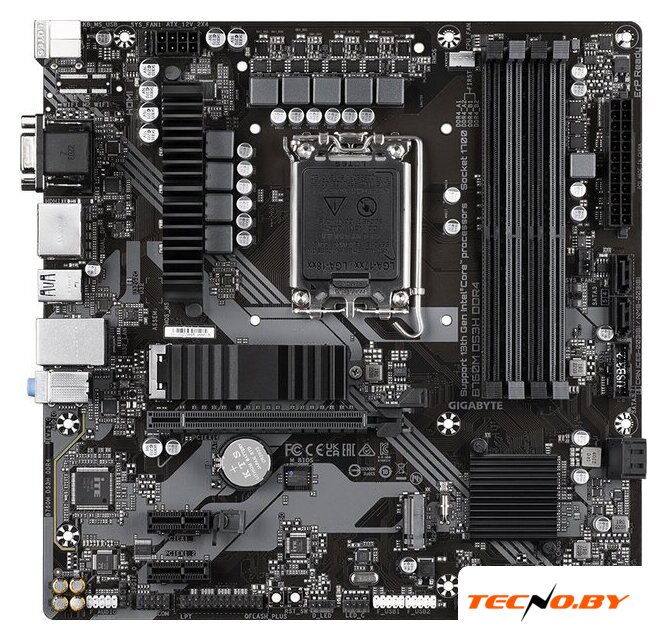

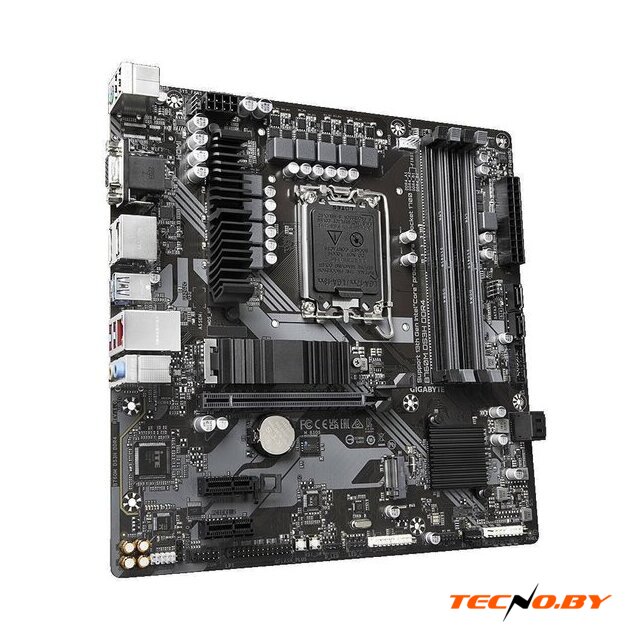

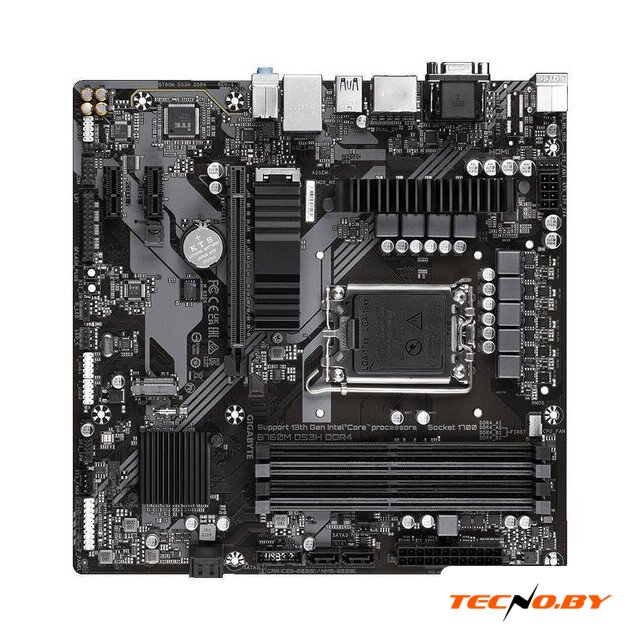

Материнская плата Gigabyte B760M DS3H DDR4 (rev. 1.0)

Общая информация
Дата выхода на рынок	2023 г.
Технические характеристики
Поддержка процессоров	Intel
Поддержка поколений процессоров	Intel Gen14, Intel Gen13, Intel Gen12
Встроенный процессор	нет
Сокет	LGA1700
Чипсет	Intel B760
Количество фаз питания	6+2+1
Охлаждение фаз питания	нет
Форм-фактор	mATX
Подсветка	нет
Память
Тип памяти	DDR4
Количество слотов памяти	4
Максимальный объём памяти	128GB
Режим памяти	двухканальный
Максимальная частота памяти	5 333 МГц
Дополнительные характеристики ОЗУ	4 разъема DIMM для модулей ОЗУ DDR, суммарный объем системной памяти -- до 128 Гбайт (объем ОЗУ для одного DIMM-модуля 32 Гбайт)Двухканальный режим работы модулей ОЗУПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
Слоты расширения
Версия PCI Express	4.0
Всего PCI Express x16	1
Всего PCI Express x1	2
Всего PCI Express x4	нет
Всего PCI Express x8	нет
PCI	нет
PCI X	нет
Дополнительные характеристики PCI	PCIe-линии ЦП1 разъем PCI Express x16, шинный интерфейс PCIe 4.0, режим работы x16PCIe-линии чипсета2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1
Интерфейсы накопителей
M.2	2
Спецификации накопителей	PCIe-линии ЦП1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)PCIe-линии чипсета1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
SATA 3.0	4
RAID	SATA 0/1/5/10
Сеть и связь
Слот для модуля Wi-Fi	нет
Wi-Fi	нет
Bluetooth	нет
Ethernet	1x 2.5 Гбит/с
Аудио и Видео
Поддержка встроенной графики	есть
Поддержка SLi/CrossFire	нет
Встроенный звук	есть
Звуковая схема	7.1

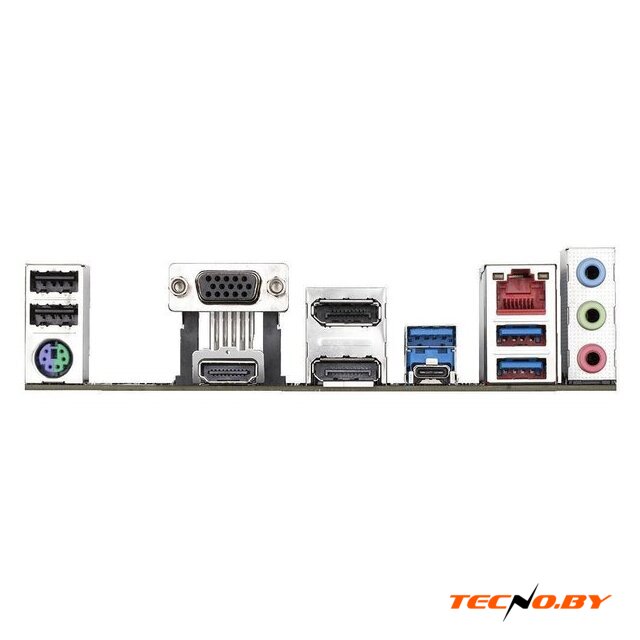

Разъемы на задней панели
USB 2.0	2
USB 3.2 Gen1 Type-A (5 Гбит/с)	3
USB 3.2 Gen2 Type-A (10 Гбит/с)	нет
USB 3.2 Gen1 Type-C (5 Гбит/с)	нет
USB 3.2 Gen2 Type-C (10 Гбит/с)	1
USB 3.2 Gen 2x2 (20 Гбит/с)	нет
USB4 (до 40 Гбит/с)	нет
USB-C (Thunderbolt 3)	нет
USB-C (Thunderbolt 4)	нет
Цифровой выход S/PDIF	нет
Аудио (3.5 мм jack)	3
COM	нет
LPT	нет
PS/2	1
DisplayPort	2
mini DisplayPort	нет
VGA (D-Sub)	1
DVI	нет
HDMI	1
Внутренние разъемы
USB 2.0	2
USB 3.2 Gen1 Type-A (5 Гбит/с)	1
USB 3.2 Gen2 Type-A (10 Гбит/с)	нет
USB 3.2 Gen1 Type-C (5 Гбит/с)	нет
USB 3.2 Gen2 Type-C (10 Гбит/с)	нет
USB 3.2 Gen 2x2 (20 Гбит/с)	нет
Thunderbolt 3	нет
Thunderbolt 4	нет
Цифровой выход S/PDIF	1
COM	1
LPT	1
Разъемы для вентилятора ЦП	1
Разъемы для СЖО	нет
Разъемы для корпусных вентиляторов	3
Разъемы для подсветки ARGB 5В	1
Разъемы для подсветки RGB 12В	1
Описание внутренних разъемов	24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек1 разъем для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.11 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-порт1 разъём для подключения LPT-порта на выносной планке1 разъем S/PDIF OutКнопка Q-Flash PlusКнопка ResetПеремычка ResetПеремычка для возврата настроек CMOS в состояние
Габариты
Длина	244 мм
Ширина	244 мм
